Princip i struktura mehaničkog brtve
Mehanički pečatje vrsta brtve koja koristi dva glatka lica okomito na rotirajuću osovinu za postizanje brtvljenja. Pod zglobovima djelovanja tekućeg tlaka i elastične kompenzacije, osovina je zajamčeno da će bez propuštanja. Njegova glavna funkcija je izbjegavanje curenja tekućine u tijelu crpke tijekom rada pumpe, čime se osigurava gladak i pouzdan rad crpke.

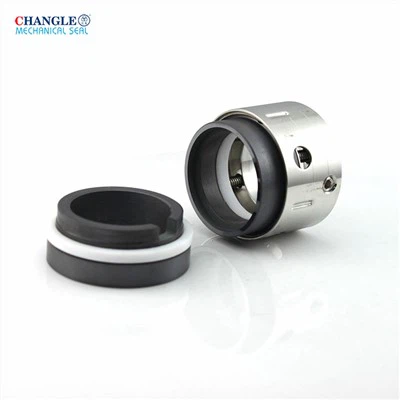

Tipično mehaničko brtvljenje sastoji se od dinamičkog prstena, statičkog prstena, mehanizma elastične kompenzacije i pomoćnog brtve. Na glatkoj kontaktnoj površini između dinamičkog prstena i statičkog prstena, dinamički prsten pritisne se na statički prsten pritiskom medija, a na površini se formira sloj tekućeg filma između dinamičkih i statičkih prstenova, što može učinkovito spriječiti medij da prodire i igra uloga za brtvljenje. Mehanizam elastične kompenzacije osigurava da dinamički prsten i statički prsten ostanu u čvrsto zaključanom stanju kada se pumpa zaustavi, tako da spriječi da inozemna tvar uđe u kontaktno sučelje, izbjegavajući tako neuspjeh brtve uzrokovanog površinskom trošenjem tijekom procesa pokretanja.
Tehnologija mehaničkog brtvljenja uglavnom je podijeljena u dvije kategorije: jedno-krajnje lice i dvostruko lice mehaničke brtve.
Mehanički brtvi s jednim dijelom lica oslanjaju se na mehanizme elastičnog tlaka kako bi se osiguralo blisko uklapanje dinamičkog prstena i površine za brtvljenje statičkog prstena, a prikladni su za medijsko okruženje s dobrim performansama podmazivanja i tolerancijom na curenje traga. Njegov strukturni dizajn je jednostavan, a postupak instalacije je prikladan i brz.
Double-End mehanički brtvi sastoji se od dva skupa brtvenih površina, jedan set koristi se za izoliranje medija u kućištu crpke iz medija u brtvenoj komori, a drugi set odgovoran je za izoliranje medija u brtvenoj komori iz vanjskog zraka. Ubrizgavanjem brtvene tekućine s tlakom 0. 0 1 ~ 0,15MPa višim od tlaka komore crpke u komoru za brtvljenje, problem propuštanja između medija i zraka učinkovito se sprečava. Ova metoda brtvljenja posebno je prikladna za medije s lošim performansama podmazivanja ili sadrže zapaljive, eksplozivne, toksične komponente i visoki sadržaj nečistoće.
